Русская артиллерия, которая весьма хороша и эффективна, состоит не только из обычных, принятых у нас различных типов картоверов, полевых и полковых пушек, шлангов, мортир и пр. Кроме того, они имеют свои пушки и мортиры и другие маленькие изобретения, особенности которых представлены в нижеследующих чертежах.

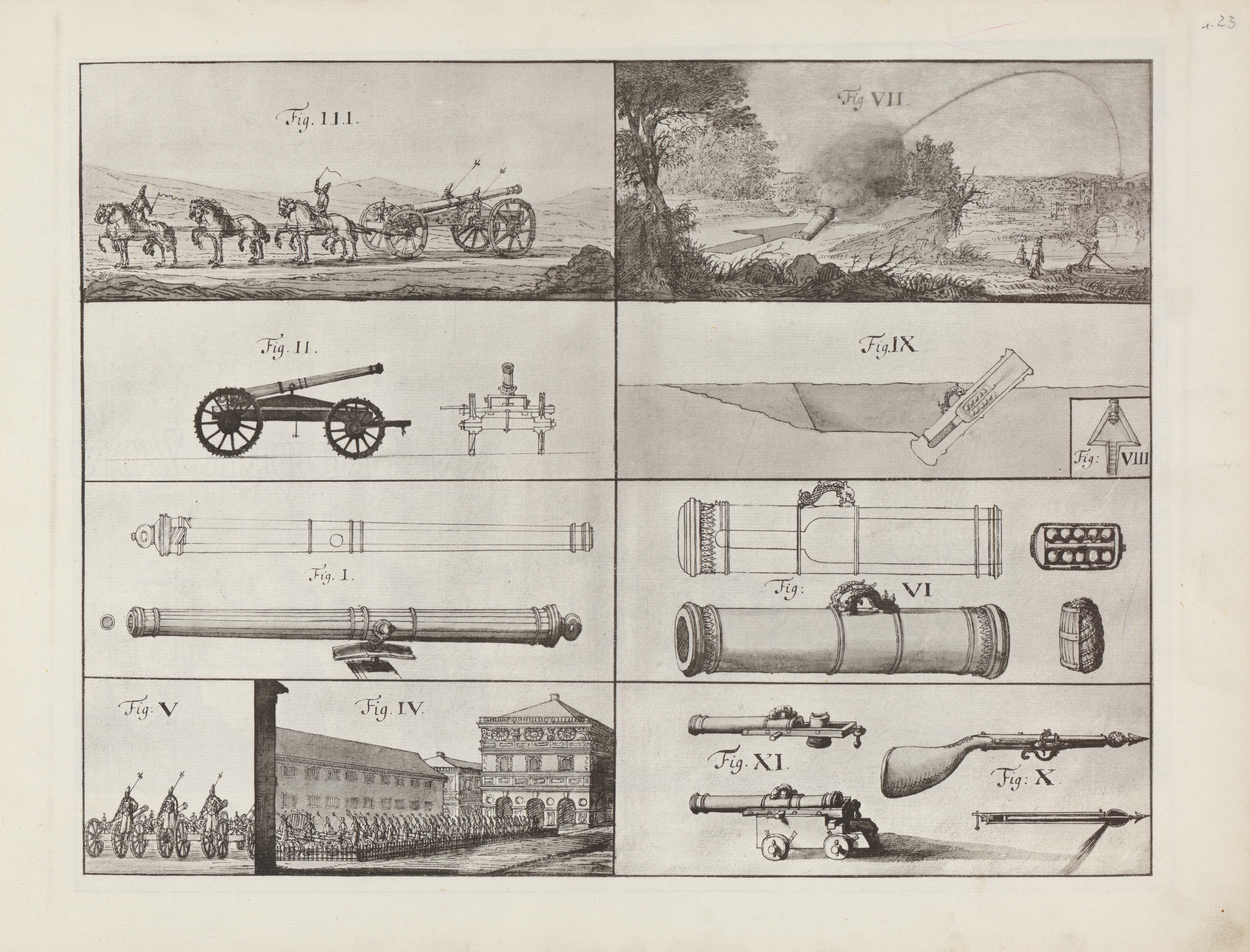

Фигура I представляет геометрический рисунок и проекцию распространенной у русских кованой железной пищали калибра от 1 до 6 сколфунтов и с каналом ствола длиной в 32 диаметра жерла. Эта пищаль с хвостовым винтом имеет канал ствола с 18 нарезами по всей длине, поэтому ядра для них во избежание порчи нарезов покрывают свинцом. Снаружи кроме украшений эти орудия представляют собой 8- или 12-гранники, и как внутри, так и снаружи так отполированы, что в них можно смотреться почти как в зеркало. Такая пищаль сделана так, что полностью лежит своими цапфами в железных сошниках, установленных на железной подушке, благодаря которым может легко вращаться и передвигаться как по горизонтали, так и по вертикали благодаря полозьям и сошникам.
Фигура II представляет это же орудие, расположенное на таким образом устроенном лафете, где железный сошник устанавливается на такой высоте, чтобы ствол мог беспрепятственно вращаться во все стороны. Через лафет проходит брус, в средину которого вделана платформа. Края бруса, выступающие за лафет, скреплены так, что при помощи крепких болтов их можно сводить и разводить, и они имеют такую длину, что в разъединенном виде при стрельбе в другую сторону пушки своей казенной частью, хвостовым винтом и клиньями могут лежать на этом брусе. В походном порядке в сложенном виде эти брусья служат сиденьем для пушкарей. Подробности устройства этого лафета можно представить по прилагаемому чертежу.
Фигура III представляет орудие на лафете с пушкарями на марше. К приезду шведских послов царь приказал позолотить 12 таких пушек вместе с лафетами. Они создавали великолепное зрелище.
Лафеты этого типа употребляются для всех полевых орудий. По мнению русских, их преимущества заключаются в следующем: 1) они удобны в обращении, поскольку в самих лафетах есть места для хранения ядер, орудийных башмаков и другой пушечной принадлежности; 2) не поворачивая лафет, можно быстро стрелять в любом направлении; 3) при внезапном вражеском нападении при отступлении или в тесноте при помощи этих лафетов и пушек можно быстро занять оборону в любом направлении, не говоря уже о меткости, которая отличает эти орудия. Эти орудия делают в 18 милях от Москвы на Тульских железоделательных заводах, принадлежащих датском)'- фактору Петру Марселису, который получил их по наследству.
Фигура IV показывает, как были одеты пушкари дворцовой артиллерии, выставленные при прибытии шведских послов в Кремль, при этом на груди у царских пушкарей были позолоченные щиты с царским гербом. Такие же позолоченные гербы были перед каждым орудием между пушкарями, что лучше видно на фигуре V.
Фигура VI показывает пропорции очень больших металлических мортир, жерло которых имеет в диаметре свыше двух локтей, калибр жерла составляет четыре
локтя, а пороховая камера два. Они не имеют цапф, поскольку из-за своего размера, веса и длины применяются без лафетов и зарываются в землю, как показано на фигуре VII.
Эти мортиры стреляют не только большими, скрепленными двойными железными обручами бочками и бочонками, наполненными разными более мелкими разновидностями гранат, зажигательных и газовых бомб, но есть еще такой тип мортир, которые стреляют особыми ядрами, состоящими из 20-30 ядер меньшего размера. Об их устройстве можно судить по фигуре VI.
Главное достоинство этих мортир заключается в том, что одним выстрелом можно выпустить до четырех квадратных локтей каменных ядер, упомянутых бочонков и бомб. Эффект этих многочисленных гранат и брандкугелей состоит в том, что при выстреле они поражают вокруг себя пространство на 100 шагов и причиняют большой вред, а производимые ими пожары трудно потушить.
Фигуры VIII и IX представляют в разрезе основание и профиль углубления этих мортир, а также разрез самой мортиры, способы ее зарядки и стрельбы. Стрельба всегда производится под углом в 45 градусов, а величина порохового заряда со ответствует дистанции. Несмотря на эффективность и пользу таких мортир, они неудобны в обращении, при заряжании, перевозке и установке, что создает много трудностей. Поэтому русские обыкновенно берут этих монстров не во все по ходы, а только туда, куда их без особых усилий можно доставить по рекам на паромах или судах.
Фигура X изображает короткий четырехлодовый мушкет для стрельбы зажигательными стрелами, как из маленькой мортиры. Он особенно удобен для поджога деревянных строений. Его конструкция такова, что замок расположен почти посредине ствола с той стороны, где находится пороховая камера с крышкой. Его длина такова, что он покрывает все ружье от ординарного запального отверстия до дульного отверстия. Это позволяет поджигать помещенную внутрь трубки стрелу при ее прохождении над пороховой полкой посредством замка, находящегося вне ствола. После этого производится сам выстрел, поэтому этот замок расположен ближе к дулу, чем запальное отверстие, и потому передняя часть пороховой полки немного короче той части, которая находится за замком. Что касается самой стрелы, то она сделана из железа от самого начала и на ширину ладони короче ствола.
Фигура XI представляет только модель корабельного орудия, которое быстро заряжается сзади готовыми зарядами без обычного риска для пушкарей. Следует отметить, что русские никогда не делают плохих выстрелов и являются довольно хорошими петардистами.
